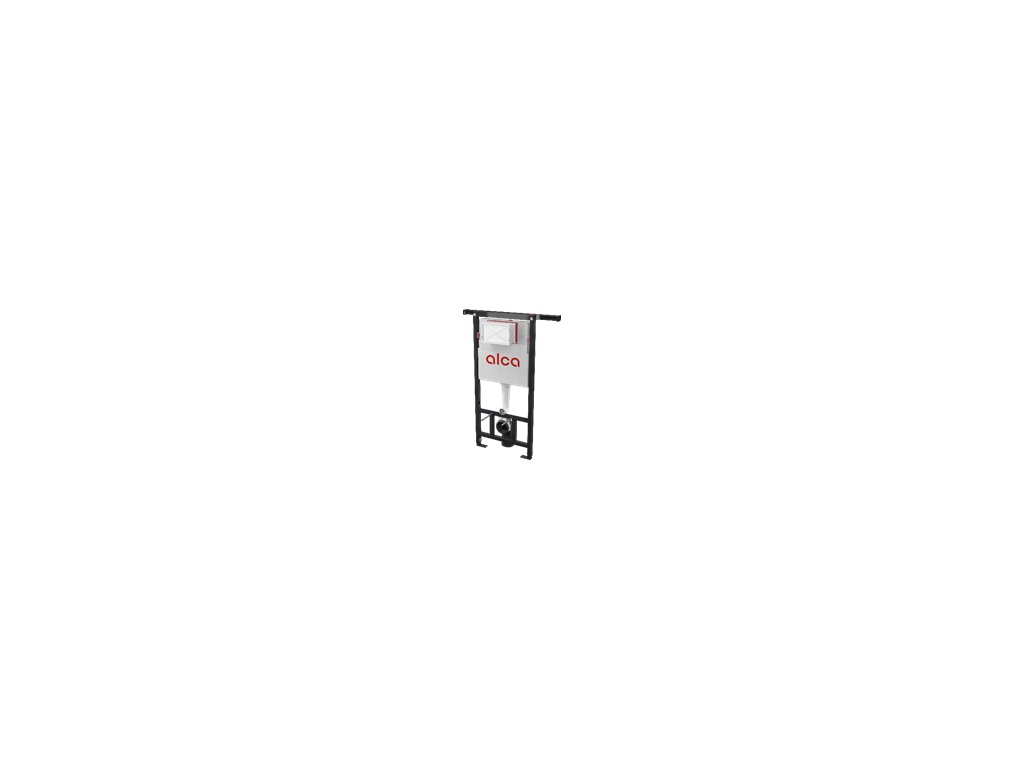

ALCA 5v1 AM1021120 Jádromodul
Kód: AM102/1120 5V1Podrobný popis
AAM102/1120 Jadromodul WC Alca 5v1
Použitie
Pre závesné WC
Pre rekonštrukcie bytových jadier
Pre inštaláciu medzi dve steny
Pre inštaláciu do drevostavieb
Pre hrúbku podláh 0–200 mm
Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
Tento inovovaný predstenový inštalačný systém ALCA s kódovým označenímAM102/1120 Jádromodul nahrádza modelovú radu AM102/1120 Jádromodul. Inštalácia týchto systémov je teraz rýchlejšia a k ich montáži vám postačí iba jeden kľúč.
Technické parametre
Pripojenie vody zozadu alebo zhora montážnymi otvormi
G1/2 "
Funkčný rozsah tlaku vody
0,05 – 0,8 MPa
Odporúčaný rozsah tlaku vody
0,3 – 0,5 MPa
Veľké spláchnutie
6 – 9 l
Malé spláchnutie
2,5 – 3,5 l
Štandardné nastavenie veľkého spláchnutia
6 l
Štandardné nastavenie malého spláchnutia
3 l
Hygienická rezerva
3 l
Objem vody v nádržke
9 l
Záťažová skúška
400 kg
Vlastnosti
Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
Označenie nivelácie a stredovej rysky
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Zaťaženie prenáša do bočných stien rozperná traverza nastaviteľná v rozsahu 830–1200 mm
Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Príprava na pripojenie držiaku s DG 1/2" prechodom pre bidetové sedátka a spršky
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Možnosť zabudovania oddialeného alebo senzorového splachovania
Kompatibilné so všetkými ovládacími tlačítkami Alcaplast
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Prívod vody zozadu/zhora uprostred
Servisné práce bez použitia náradia
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
Stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: kov ošetrený práškovou farbou

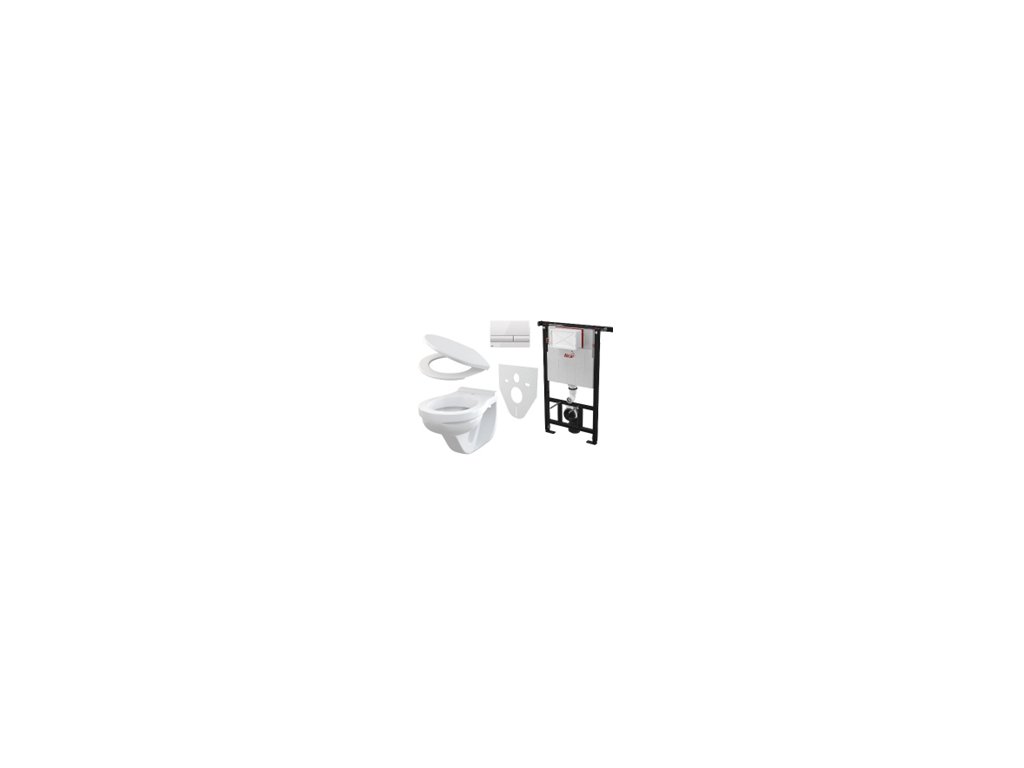

Rozsah dodávky
Nádrž s napúšťacou a vypúšťacou armatúrou
Samonosný rám s rozpernou traverzou pre kotvenie medzi steny 830–1200 mm
Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks
Skrutka mechanizmu 2 ks
Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT 90/90 polyetylén, PE-HD
Redukcia odpadu HT 90/110 polyetylén, PE+HD
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný

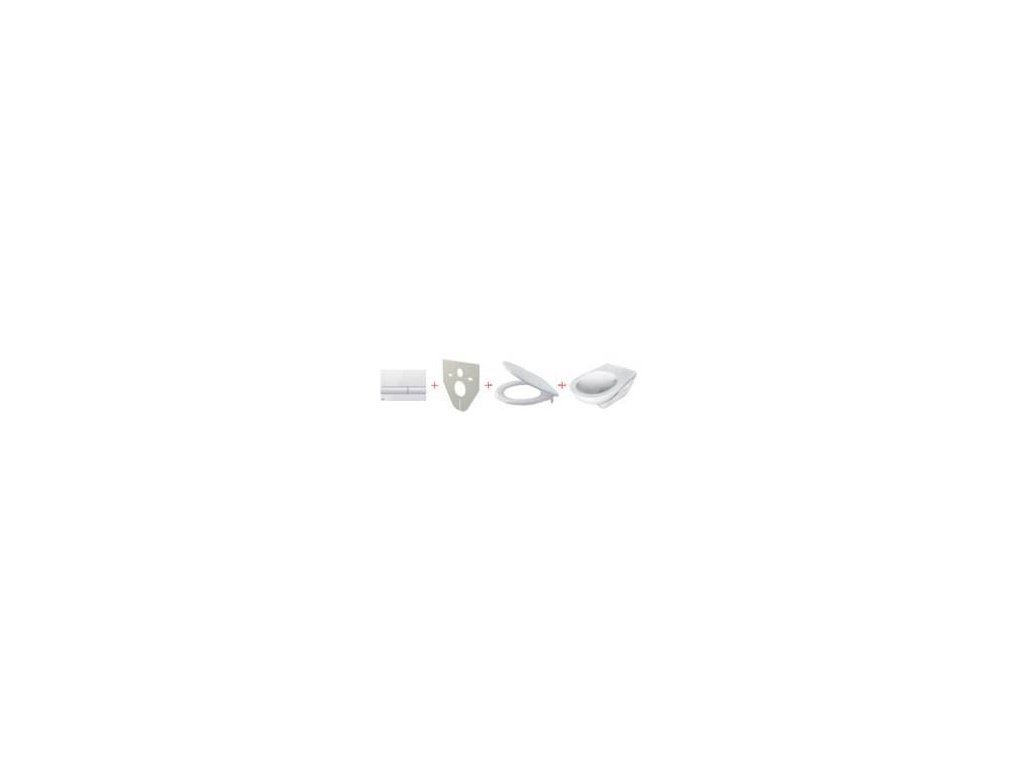

Ovládacie tlačítko M1710
Izolačná doska M91
WC sedátko A60
WC alca misa
